图解TCP报文段、数据包、帧

a. TCP报文段、数据包、帧关系

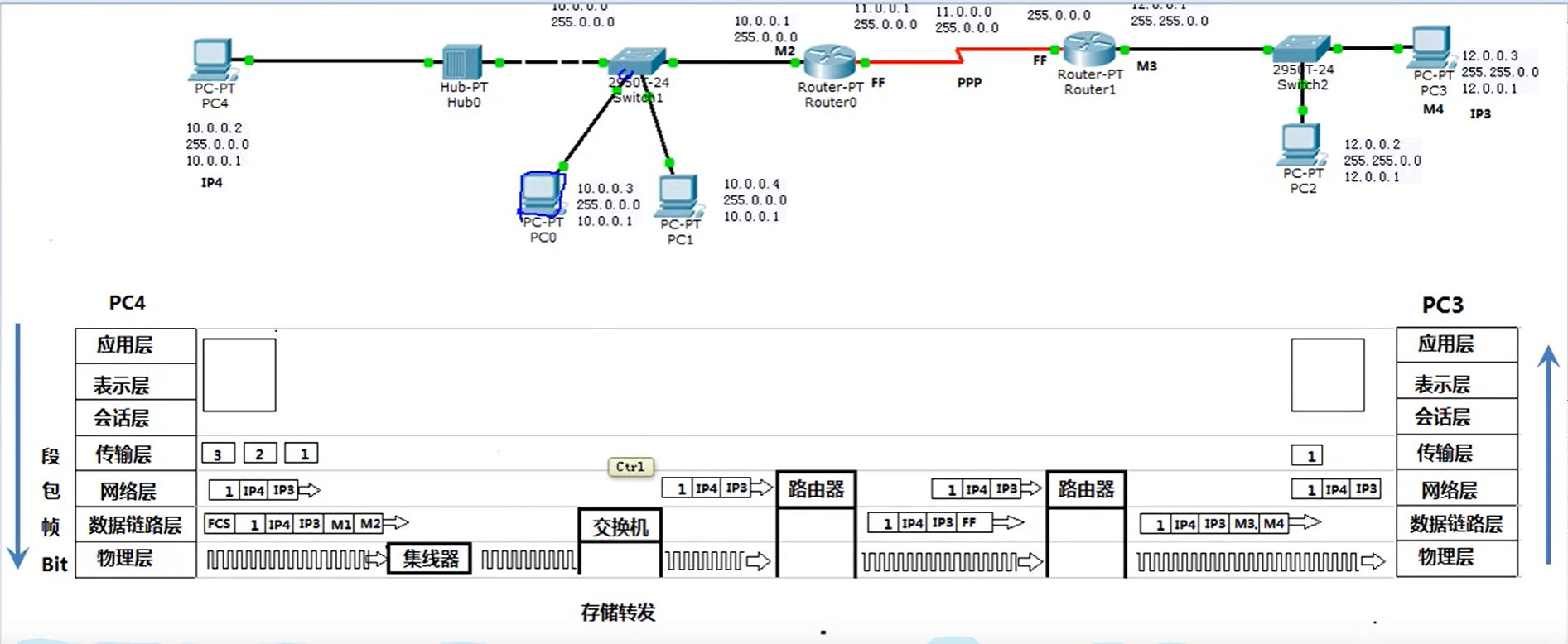

一、当PC4向PC3发送文件 数据封装与数据解封过程图

二、PC4各层数据封装

文件在传输层

文件被分成多个数据段，每个数据段加上TCP首部（主要包含目的端口，源端口），变成TCP报文段。

网络层

将TCP报文段加上IP数据包首部（主要包含目的IP,源IP）,变成数据包。

数据链路层

将数据包加上目标MAC与源MAC、FCS、变成MAC帧。

物理层

将帧变成比特流,传递给PC3物理层。

三、PC3各层数据解封

物理层接受比特流，数据链路层将比特流识别为帧，网络层将帧解封为数据包，传输层将数据包解封为TCP报文段。多个TCP报文段最终在应用层、表示层、会话层变成文件。

b. 图解TCP报文段、数据包、帧的组成和生成

一、TCP报文段

TCP报文段在传输层生成，文件数据在传输层被切割为不同的数据段，每个数据段加TCP报文段首部，变成TCP报文段。

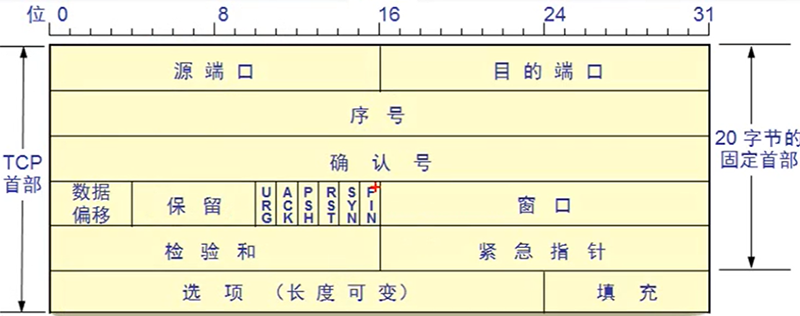

TCP报文段首部

地址信息：源端口与目的端口。
话不多说，见图：

TCP报文段

数据段加上TCP首部便成了TCP报文段。

二、数据包

数据包在网络层生成，传输层的TCP报文段传送给网络层，TCP报文段加上IP首部，便成了数据包。如图：

数据包生成过程

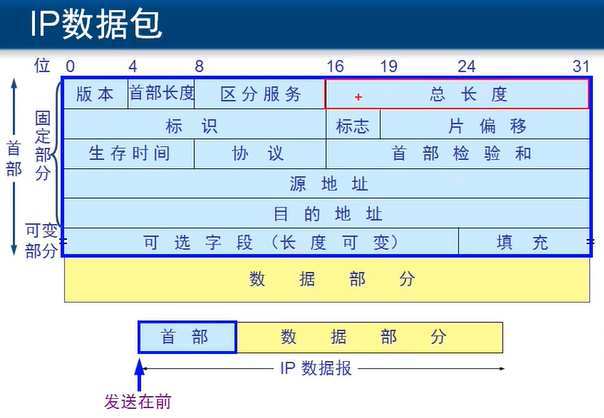

IP数据包组成，首部格式

地址信息：源地址与目的地址，即源IP与目的IP。

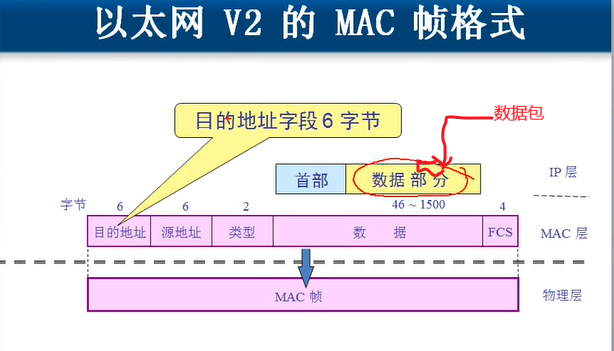

三、MAC帧

MAC帧在数据链路层生成，由网络层传送过来的数据包加上源MAC与目的MAC、类型、FCS,变成MAC帧。
该图 地址信息：源地址与目的地址即源MAC地址与目的MAC地址

四、数据比特流

最终各个帧在物理层变成数据比特流传送给目标。
