LVS（Linux Virtual Server）是一个虚拟服务器集群系统。工作在 OSI 模型的传输层，即四层负载均衡。LVS 本身实现了 NAT、DR、TUN 模型，这些模型仅做数据包的转发，而不会与客户端建立连接，成本低效率高。FULLNAT 基于 NAT 实现，LVS 本身不支持，需要额外对内核打补丁后才能使用。

<aside>
📌 本系列按照负载均衡器对数据包的处理方式分类，从计算机间通信的角度出发，浅谈 NAT、FULLNAT、DR、TUN 模型的实现原理。

</aside>

之前介绍了 LVS 负载均衡 NAT、FULLNAT、DR、TUN 模型的实现原理。现在来动手实践一下～

实验环境

LVS 目前已经是 Linux 内核中的一部分，在内核中的模块叫做 ipvs，支持 NAT、DR、TUNNEL 模型。用户不能直接操作 ipvs 模块，需要安装交互软件 ipvsadm，使用 ipvsadm 和 ipvs 进行交互。

---

我使用 3 台 UCloud 云主机来搭建实验环境，创建云主机的时候选择分时购买，更划算一点。

• 实验机器及环境

  • 3 台 UCloud 云主机，CentOS 7.9 64位，1 核 1 G，需要注意一下防火墙规则，我选择的是【Web服务器推荐】，开放 22、3389、80、443 的端口号，这个可以自行配置

    • 两台 Real Server：RS01、RS02，一台负载均衡服务器：LB01
    • RS01：10.23.190.76、RS02：10.23.122.152、LB01：10.23.21.184
  • RS01、RS02 安装 httpd，快速启动 http 服务器，且配置不同的请求响应
  • LB01 安装 ipvsadm，并启动 ipvsadm
• 实验机器展示


---

NAT 模式实操

回顾一下 NAT 模式的特点

• NAT 模式修改数据包的「目标 IP 地址」或 「源 IP 地址」，所有的请求数据包、响应数据包都要经过负载均衡器，所以 NAT 模式支持对端口的转换
• 真实服务器的默认网关是负载均衡器，所以真实服务器和负载均衡器必须在同一个网段

实操开始，首先我们要做一些前置的准备工作，即把该安装的软件和服务，安装和启动起来。

• RS01、RS02 安装 httpd，快速启动 http 服务

  • yum install httpd -y && service httpd start
  • echo "Hello From RS01/RS02" > /var/www/html/index.html
  • 验证：curl 0.0.0.0，返回对应的信息


• LB01 安装 ipvsadm，并启动 ipvsadm

  • yum install ipvsadm && ipvsadm --save> /etc/sysconfig/ipvsadm && service ipvsadm start
    看到下图就表示成功启动了 ipvsadm


做完这些前置准备工作之后，接下来我们来对照 NAT 模式来配置具体的负载规则。

• RS01、RS02

  • 设置默认网关为 DIP，即 LB01 的内网 IP - 10.23.21.184

    • 查看 RS01、RS02 当前的默认网关

      • route -n

      • 可以看到当前的默认网关是 10.23.0.1

    • 设置默认网关为 10.23.21.184

      • route add default gw 10.23.21.184
      • 输入命令并按下回车之后，会很长时间没有响应，是正常的。我们等它连接断掉之后，再通过 LB01 登陆到 RS01、RS02 上



    • 删除之前的默认网关

      • route del default gw 10.23.0.1


• LB01

  • 配置路由入口规则，使用 -A 参数

    • 因为实验使用的是云主机，而云主机的 EIP 或者说外网 IP 地址，本身就是通过 NAT 方式映射到了绑定的云主机上，所以不能将 EIP 当作 VIP 绑定端口。这里就直接将内网 IP 当作 DIP 使用。
    • ipvsadm -A -t 10.23.21.184:8000 -s rr

  • 配置路由入口规则，使用 -a 参数

    • ipvsadm -a -t 10.23.21.184:8000 -r 10.23.190.76:80 -m
    • ipvsadm -a -t 10.23.21.184:8000 -r 10.23.122.152:80 -m

  • 验证配置

    • ipvsadm -ln


  • 开启路由转发

    • echo 1 >/proc/sys/net/ipv4/ip_forward

这里大概解释下对 ipvsadm 的配置信息

• -A 添加一条新的虚拟服务器记录，即添加一台新的虚拟服务器</td>

• -a 添加一条新的真实服务器记录，即在虚拟服务器中添加一台真实服务器

• -t 真实服务器提供的是 TCP 服务

• -s 负载均衡使用的调度算法，rr 表示轮询

• -w 设置权重

• -r 指定真实服务器

• -m 指定 LVS 使用 NAT 模式

• -g 指定 LVS 使用 DR 模式

• -i 指定 LVS 使用 TUNNEL 模式


可以看到，我们配置的是使用 NAT 模式，调度算法为轮询。

到这里我们的配置就全部完成了，接下来让我们验证一下 LB01 能不能按照预期负载到 RS01、RS02 。使用浏览器直接打开 LB01 的外网 IP 地址。

<center><img src="https://files.mdnice.com/user/49675/3fec5550-ea08-4134-a311-c519174353f0.png" ></center>

<center><img src="https://files.mdnice.com/user/49675/ff589414-22f7-460f-9d60-5a4ecf086ccc.png" ></center>

由于浏览器的缓存机制，在短时间内刷新的时候，返回可能不会发生变化。可以使用 curl 更准确的查看。

验证成功～

TUNNEL 模式实操

回顾一下 TUNNEL 模式的特点

• TUNNEL 模式不改变原数据包，而是在原数据包上新增一层 IP 首部信息。所以 TUNNEl 模式不支持对端口的转换，且真实服务器必须能够支持解析两层 IP 首部信息
• 真实服务器和负载均衡器可以不在同一个网段中
• 真实服务器需要更改 ARP 协议，“隐藏” lo 接口上的 VIP

TUNNEL 模式和其他模式有点不同，不能像之前那样直接使用 VIP 来充当 DIP。所以我们需要额外一个 DIP：10.23.21.180。

开始配置具体的负载规则～

• RS01、RS02

  • 安装 ipip 模块

    • modprobe ipip

  • 验证 ipip 模块是否加载成功

    • lsmod | grep ipip




- 修改 ARP 协议
    - echo 1 > /proc/sys/net/ipv4/conf/tunl0/arp_ignore
    - echo 2 > /proc/sys/net/ipv4/conf/tunl0/arp_announce
    - echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
    - echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

    rp_filter 表示是否开启对数据包源地址的校验，这里我们直接关闭校验即可。

    - echo 0 > /proc/sys/net/ipv4/conf/tunl0/rp_filter
    - echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter
- 配置 DIP
    - ifconfig tunl0 10.23.21.180 broadcast 10.23.21.180 netmask 255.255.255.255 up
    - route add -host 10.23.21.180 tunl0
- 验证配置

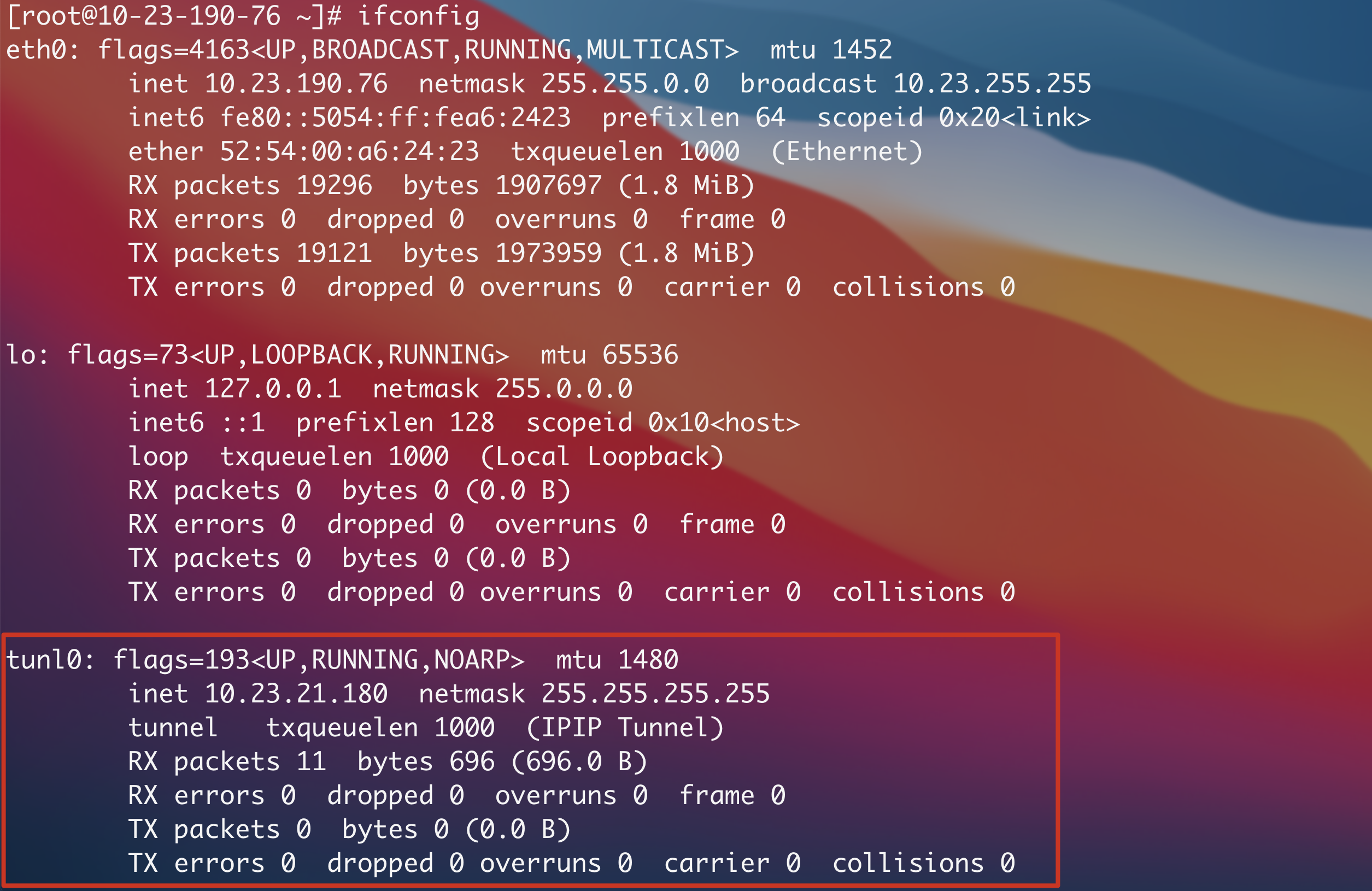

    - ifconfig
        ![ifconfig](https://files.mdnice.com/user/49675/2ef53b36-4da5-4026-8bf9-acdd0c545fc6.png)

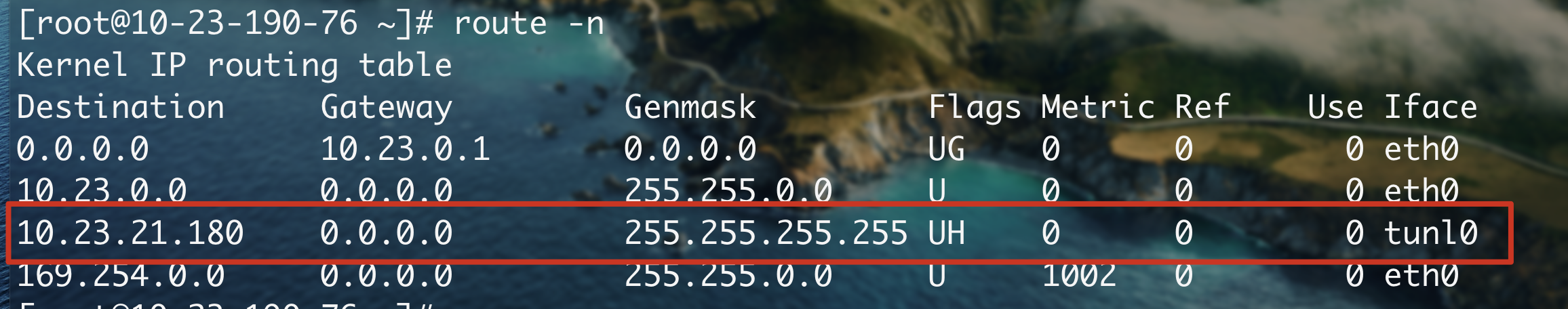

    - route -n
        ![route -n](https://files.mdnice.com/user/49675/cd246347-0434-4f34-b3d8-defd96fb0440.png)


• LB01

  • 配置路由入口规则

    • ipvsadm -A -t 10.23.21.180:80 -s wrr

  • 配置路由出口规则，由于在不同的网段，这里需要配置 RS01、RS02 的外网地址

    • ipvsadm -a -t 10.23.21.180:80 -r 10.23.190.76 -i -w 1
    • ipvsadm -a -t 10.23.21.180:80 -r 10.23.122.152 -i -w 1

  • 配置 DIP

    • 安装 ipip 模块

      • modprobe ipip
    • ifconfig tunl0 10.23.21.180 broadcast 10.23.21.180 netmask 255.255.255.255 up
    • route add -host 10.23.21.180 tunl0

  • 验证配置

    • ipvsadm -ln

    • route -n


配置完成，我们再申请一台云主机来验证实操结果。

DIP 是我们虚拟出来的 IP 地址，所以实际在网络中是找不到的，我们需要先手动将访问 DIP 的路由，访问到 LB01 上。

• route add -host 10.23.21.180 gw 10.23.21.184

• 验证一下

  • route -n


现在让我们来验证一下 TUNNEL 模型是否成功。

验证成功～

下篇继续 DR 模型的实操，及使用 Keepalived 实现 DR 模型的高可用。
